高精度封帽機
- 應用場景
- 設備概要
- 設備特點
- 技術指標
- 主要功能
- 設備組成
-
用于 TO46、TO56、TO60、TO10 等型激光或探測器件，對應單波 50G、100G、200G 速率及斜出光(18~40 度角)芯片的封帽設備，適用于多種廠家及類型管帽和管座的封裝。
-

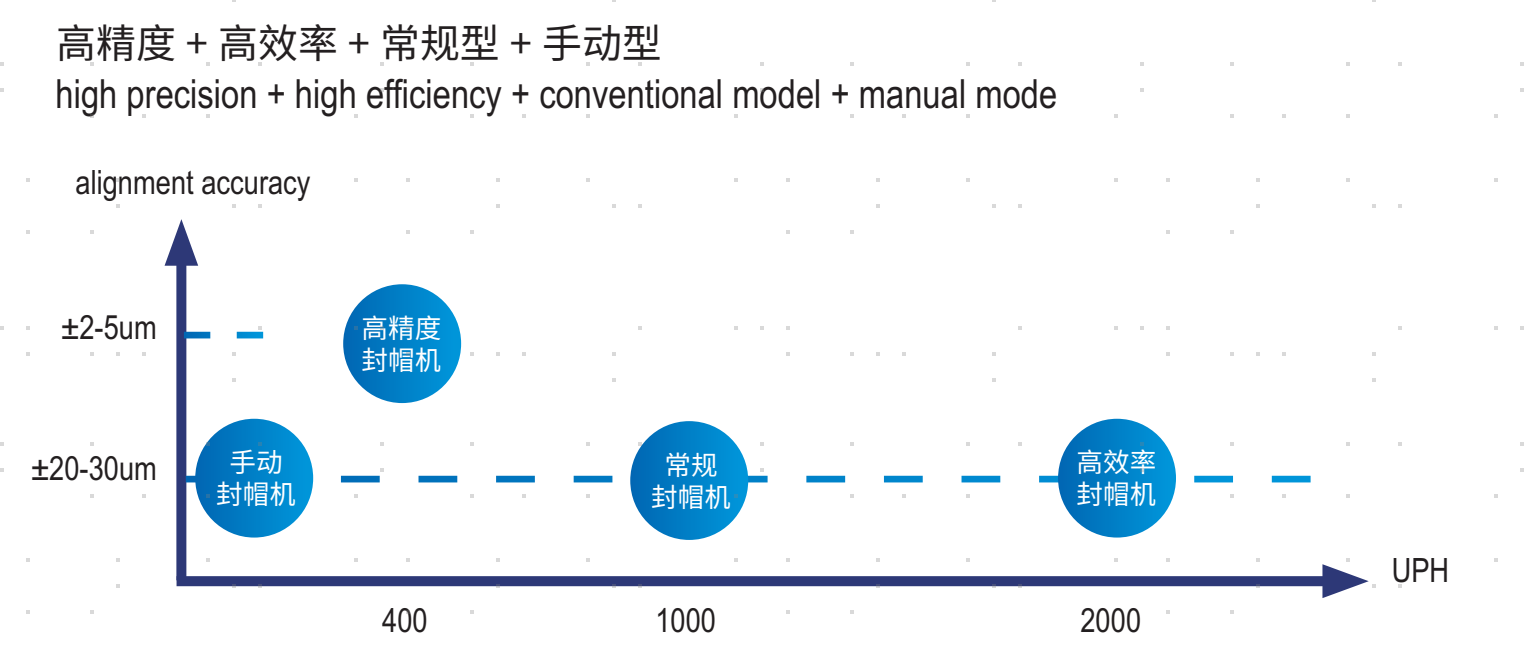

高精度封帽機有全自動型和半自動型2款產品，可提供包括真空型封帽機等的特殊定制機型。

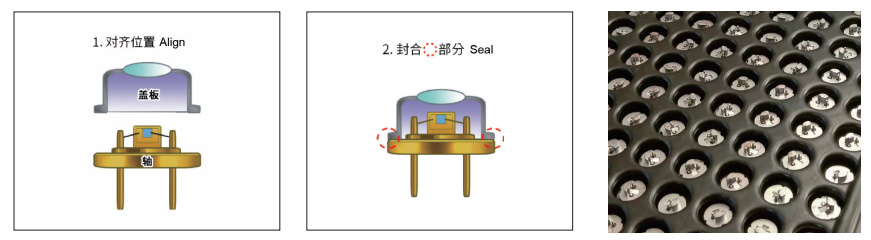

此設備可將待焊接的管座及管帽以放在料盤中的形式供給，由機器手自動從料盤中取出供給的管座和管帽，采用高性能視覺識別系統準確定位后實施焊接，焊接好的產品再收納回料盤中送到出料倉中。
2大系統構成
氺視覺定位 +控制系統
*手套箱+氣體純化系統

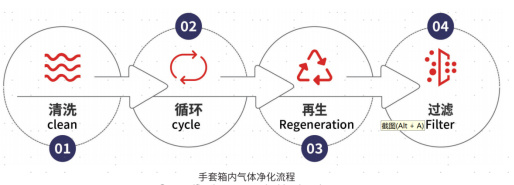

1. 手套箱+氣體純化系統|
技術指標 :
泄露率 <0.05 VOL%/H
H О<5PPM,О,<5PPM
作用
器件內的惰性氣體可以起到對氧氣和水汽的隔離;低水平的水氧含量可確保器件保持長期穩定的工作狀態

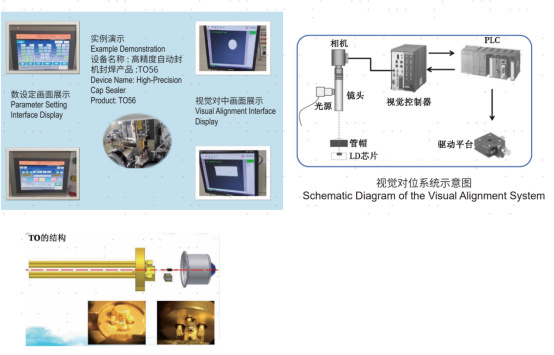

2. 視覺定位+控制系統
作用: 光器件封帽最重要的質量控制點為同軸度。
高精度封帽機全系采用了視覺定位系統。利用工業級高分辨率、高性能的相機對芯片發光點進行畫處理定位，計算出T0 管帽透鏡和芯片發光點的精確偏差值。 將管座在高精度平臺上進行定位調整后 再進行 TO 的封裝，確保了產品的同軸度達到要求。
視覺對位系統軟件功能
管帽透鏡光斑圓心的提取，LD 芯片發光點的提取，兩者位置偏差的計算。在檢測精度上可達到亞微米級別。
-
01專業性強
用于TO46、TO56、TO60、TO10 型激光或探測器件，對應單波 50G、100G、200G 速率及斜出光(18~40 度角)芯片的封帽設備，適用于多種廠家及類型管帽和管座的封裝。
02多電源選擇
設備采用電容儲能式電源或或晶體管電源，實現短時間焊接，熱影響較小
03封焊定位精準
機器視覺系統匹配自研算法(本公司擁有軟 件著作權)，實現高精度定位，LD 產品:發光條與 cap-lens 中心對位精度 100% 控制在 土5um,以內，90% 控制在 ±2um 以內，能滿足高速器件的穩定批量化生產需要。 -
定位:視覺實現高精度定位,LD 產品管座與管帽對位精度:100%，控制在土 5um 以內，90% 控制在士 2um 以內
主要配置|Main Configuration
1、控制:采用進口知名品牌總線控制系統
2、驅動:核心驅動采用 1um 精度閉環系統
3、電極:高性能電極材料
4、露點儀:英國 MICHELL產品
5、焊接監測儀:日本 MIYACHI產品
6、真空系:采用無油干式真空泵
7、電源:電容儲能式焊接電源(可選晶體管電源)
-
1、開機自檢：設備所有的運動軸在開機時要進行全部自動復位自檢。
2、烘箱與過渡箱控制- 烘箱溫度設置區域：常溫～200℃，可自由設定烘箱烘烤時間、升溫速率；具備真空與氮氣填充兩種烘烤模式；具備烘烤階段不同模式下時間、次數單獨設置，不同模式自由組合功能。
- 具備烘烤階段烘箱門自動上鎖功能，具備烘烤結束后烘箱連接封帽手套箱門自動開啟功能；烘烤箱、傳遞倉到封帽手套箱載具（單摞料盤）自動傳送功能；封帽手套箱內自動上、下料、自動封帽功能。
3、封帽過程多種精密控制功能。
4、產品防護功能。
5、程序與權限設置功能。 -
說明：?代表有，×代表無，? 代表可選
設備組成
全自動封帽機
ZDFHJ-GJD-H半自動封帽機
ZDFHJ-GJD-S框架單元
?
?
手套箱單元
?
?
氣體凈化單元
?
?
傳送料架單元
×
?
焊接測量單元
?
?
電極單元
?
?
管帽傳送單元
?
×
管座傳送單元
?
×
管帽供給單元
?
?
管座供給單元
?
?
烘烤箱單元
?
?
自動互鎖門
?
?
操作單元
?
?
控制單元
?
?
電源單元
?
?
氣動單元
?
?
露點監測單元
?
?
閉環加壓單元加壓
?
?
自動定位扶臺單元
?
?
技術規格
全自動封帽機
ZDFHJ-GJD-H半自動封帽機
ZDFHJ-GJD-S焊接輸出電流：最大12000A
?
?
輸入電源單相 ：220VAC 10KW
?
?
焊接物：CAP + STEM
?
?
焊接方法： RING PROJECTION WELDING
?
?
水分管理：露點-40℃或更少
?
?
壓力測量儀
?
?
焊接測量儀
?
?
加壓方式：伺服電缸閉環系統
?
?
焊接電源：電容儲能式、選晶體管式
?
?
焊接電流：4～12K可調
?
?
氣動系統：SMC
?
?
氣源：4bar～7bar
?
?
機械效率：≧0.4K/H（常規外圓定位0.7K/H）
?
?
設備尺寸
（L x W x H）重量長2860*寬1450*高2100
（重量2500kg）長2860*寬1250*高2100
（重量1500kg）設備配置
全自動封帽機
ZDFHJ-GJD-H半自動封帽機
ZDFHJ-GJD-S機器視覺單元
?
?
高響應性總線系統控制
?
?
核心驅動部件達到0.1μm精度閉環系統驅動
?
?
定位精度：100%控制在±5μm以內，90%控制在±2μm以內
?
?
日本原裝進口電極材料電極
?
?
英國MICHELL露點儀
?
?
氧含量分析儀
?
?
日本MIYACHI焊接監測儀
?
?
日本大真空無油真空泵
?
?
